박스 목형이란? 칼선·압선·샘플과 재주문 확인법

맞춤 박스를 문의했더니 “목형이 필요합니다”라는 답을 들을 수 있습니다. 목형은 상자를 조립한 모습이 아니라, 펼친 원단을 정해진 모양으로 자르고 접을 자리를 만드는 제작 도구입니다. 어떤 경우에 쓰이고 발주 전에 무엇을 확인해야 하는지 살펴봅니다.

1. 목형은 무엇인가요?

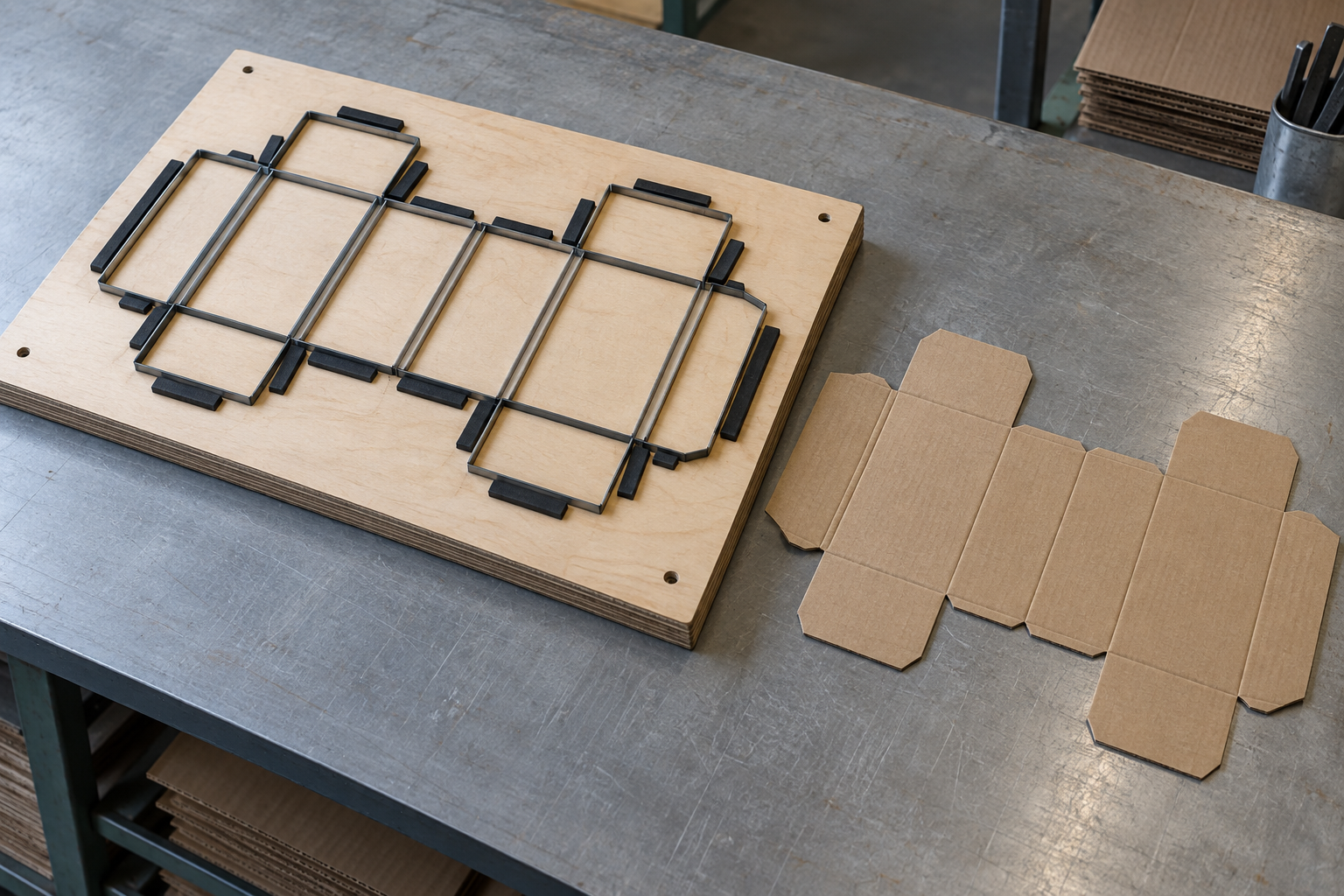

박스 제작에서 말하는 목형은 보통 설계 도면에 맞춰 합판 바탕에 절단용 칼날과 접힘선 가공용 부품 등을 배치한 도구입니다. 장비가 이 도구를 원단에 작용시키면 외곽과 구멍을 자르고 접을 위치를 잡을 수 있습니다. 모양에 따라 칼날 배치와 작업 방식은 달라집니다.

목형이 있다고 곧바로 완성 박스가 나오는 것은 아닙니다. 잘라낸 원단을 접고 필요한 곳을 붙이거나 끼워야 합니다. 따라서 목형 도면에는 완성품의 외형뿐 아니라 펼친 모양, 접는 위치, 조립 방식이 함께 반영되어야 합니다.

2. 칼선과 접는 선은 역할이 다릅니다

칼선은 원단을 분리할 부분, 압선은 접을 부분을 표시합니다. 창이나 손잡이처럼 원단 안쪽을 도려내는 부분도 칼선에 포함될 수 있습니다. 일부 설계는 뜯기 편한 절취선도 사용합니다. 같은 선처럼 보이는 도면이라도 실제 기능은 다르므로, 제작사와 선의 뜻을 맞춰야 합니다.

목형에는 절단 칼날과 접힘선을 만드는 부품 외에 절취선용 칼날, 재단 후 원단을 떼어내는 고무 부품이 들어갈 수도 있습니다. 모든 목형에 이 요소가 같은 형태로 들어가는 것은 아닙니다. 종이의 종류와 두께, 설비, 원하는 구조에 따라 구성이 달라집니다.

3. 일반 날개형 박스에도 목형이 필요한가요?

모든 박스를 별도 목형으로 만드는 것은 아닙니다. 일반 날개형 상자는 직선 절단과 홈내기 설비로 만들 수 있는 반면, 복잡한 외곽이나 끼움 구조는 목형 재단을 검토하게 됩니다. 다만 같은 형태 이름의 박스도 설비와 도면에 따라 만드는 방식이 달라질 수 있습니다.

그래서 “A형이면 목형이 없다”, “손잡이가 있으면 반드시 목형이다”처럼 확정하기보다 도면과 제작 방식을 함께 문의하는 편이 좋습니다. 특히 창, 끼움 날개, 복잡한 외곽처럼 일반 절단·홈내기만으로 표현하기 어려운 부분은 샘플과 설비 가능 범위를 확인하세요.

4. 도면을 볼 때 확인할 항목

※ 위 표는 발주 대화를 위한 확인표입니다. 특정 제작사의 설비 적합성이나 완성 박스 성능을 보증하지 않습니다.

5. 목형을 보관하면 다음 주문에 그대로 쓸 수 있나요?

재주문 때 기존 목형을 활용할 수 있는지는 제작사에 확인해야 합니다. 원지나 규격, 인쇄 위치, 접착 방식이 바뀌면 같은 도구로 원하는 결과가 나오는지 다시 살펴야 합니다. 목형과 인쇄판도 서로 다른 자산이므로 한쪽을 보관한다는 답변만으로 둘 다 확보됐다고 보면 안 됩니다.

보관 기간과 소유·반환 조건 역시 계약에 따라 다릅니다. 도구를 누가 보관하는지, 언제까지 재사용할 수 있는지, 폐기 전에는 어떻게 알리는지 미리 물어보세요. 처음 주문할 때 도면 버전, 샘플 승인 내용, 보관 주체와 재사용 조건을 발주 기록에 남겨 두면 다음 주문을 비교하기 쉽습니다.

6. 정리

목형은 펼친 박스 원단의 절단과 접힘을 구현하는 도구입니다. 필요한지 여부는 박스 이름보다 구조와 제작 설비를 기준으로 확인하세요. 발주 전에는 칼선·압선이 표시된 도면과 샘플, 재주문 조건을 함께 맞추는 것이 핵심입니다. 박스 찾기에서 먼저 필요한 크기를 살펴보고, 톰슨·로터리 용어 가이드에서 가공 방식도 비교해 보세요.
